不良分析全靠拍脑袋？QC 七手法的工具

QC 七大手法流传几十年，听过的人多，真用起来的少。原因常常是觉得「老一套了」「我们厂情况特殊」。可每次真把它用在现场，问题就被切得很清楚。

这七张图没有任何高深理论，它们是工具，不是学问——拿起来就用，比开会扯半天更管用。

这篇按顺序过一遍七张图，讲清各自能解决什么问题、什么时候用、容易用错在哪里。

第一张图是查检表。用途是收集数据。没有数据，分析就是空谈；查检表决定了你后面能看到什么。

查检表不复杂。把要观察的项目列在左边，把时间、班次、设备、人员等维度做成横栏，每出现一次就划一道。最简单的一张纸，就是一次完整的取数。

用错的方式，是把查检表做得太复杂。栏目越多，填的人越不愿意填，数据失真比没数据还糟。

查检表的核心是「让现场的人愿意填、填得对」。这一关过不了，后面六张图都是空中楼阁。

明天上班先干一件事：挑一个反复出现的不良项目，做一张最简的查检表，让班组长开始记一周。

说明：以上为质量管理通用口径归纳，QC 七大手法起源于日本制造业 1950s 现场统计方法普及运动，并被石川馨系统整理；具体图表做法可参考中国质量协会相关培训教材。

第二张图是柏拉图。它做的事很简单：把查检表的数据按发生频次从高到低排，算累计占比，画一根折线。

这一画，重点就出来了。前两三个项目常常吃掉一半以上的问题；后面一大堆零零散散的加在一起反而没多少。

柏拉图最大的价值是决定「先打哪一只」。资源有限，瞄准前两三个项目，解决它们比撒胡椒面有效得多。

用错的方式是只画图不分层。同一类不良混在一起画，前两三名就反映不出真正的问题；分层画、按产品分、按班次分、按设备分，才能看见重点。

这周就抓一件事：把上周最常出现的不良做一张柏拉图，按产品分层看，看到底是哪一两个项目在拖。

第三张图是因果图，也叫鱼骨图。它做的是把一个问题的可能原因铺开，按类别排。

常用的人、机、料、法、环、测六类大骨，每一类下面分出小骨，把所有可能的原因写上去。它不是要告诉你哪个原因是真凶，是要你别漏。

用错的方式是写得太抽象。写了「人员素质」「设备状态」这种大词，等于没写。要写到「新人比例高」「夜班 3 号机温升快」这种可查证的程度，才有用。

因果图最常被滥用的，是开会时临时起意画一张。画得热闹，没依据，也没后续；画完后没人跟进，等于没画。

先别铺开，就试这一步：针对柏拉图上前两名的某一项，做一张因果图，把所有可能原因按人机料法环测铺开。

第四第五张图，关系和分布。散布图是看两个变量是不是有关系，比如温度高时不良是不是更多；直方图是看一个变量的分布，比如尺寸集中在哪个范围。

两图配合用得最频繁：先做直方图看分布，发现分布异常，再用散布图去找与哪个变量相关。

用错的方式是样本太少。十个八个点画的散布图，看不出趋势，反而误判；样本一般要三十以上，趋势才稳定。

这两张图还有个共同的好处：它们能让争吵停下来。「温度升高时不良是不是会多？」，与其在会议上争，不如把数据画出来。

回去最值得先办的一件事：找两个怀疑有关系的变量（温度-不良、压力-尺寸、速度-刀具磨损），各收集三四十组数据，画一张散布图。

第六张图是控制图，也是七张图里最有力的一张。它不是看「现在的质量怎么样」，是看「过程是不是稳定」。

做法不复杂：取过程的某项关键指标（比如尺寸、强度、含水率），定一个中心线和上下控制线，把每个批次的数据点画上去。看点是否在控制线内、是否随机分布。

如果点在控制线内且随机分布，过程稳定；点跳出去或者有连续上升下降的趋势，过程已经异常了。

控制图最大的价值是预警。它能在客户投诉之前告诉你：过程已经在失稳。还有改善空间和已经失控，是两件完全不同的事。

用错的方式是把规格线当成控制线。规格是客户的要求，控制是过程的能力；规格范围内不代表过程稳定，规格线外更不代表过程已失稳。两套线要分开看。

最省事的起手式：挑一个关键尺寸，画一张控制图，每批点一个点，先画一个月看走势。

第七张图是层别法。它不是单独的一张图，是一种思维方式：把数据按不同维度分层，再看每个层里的规律。

常用的分层维度：班次、机型、人员、批次、原料供应商、气温。不分层看到的「不良率 5%」，分层后可能就看到「夜班 2 号机不良率 12%」——问题藏在哪一层就清楚了。

层别法不花一分钱，但很多人不愿意做，因为它要求数据按多个维度都记下来——查检表要设计得能分层，前面的功夫要做到位。

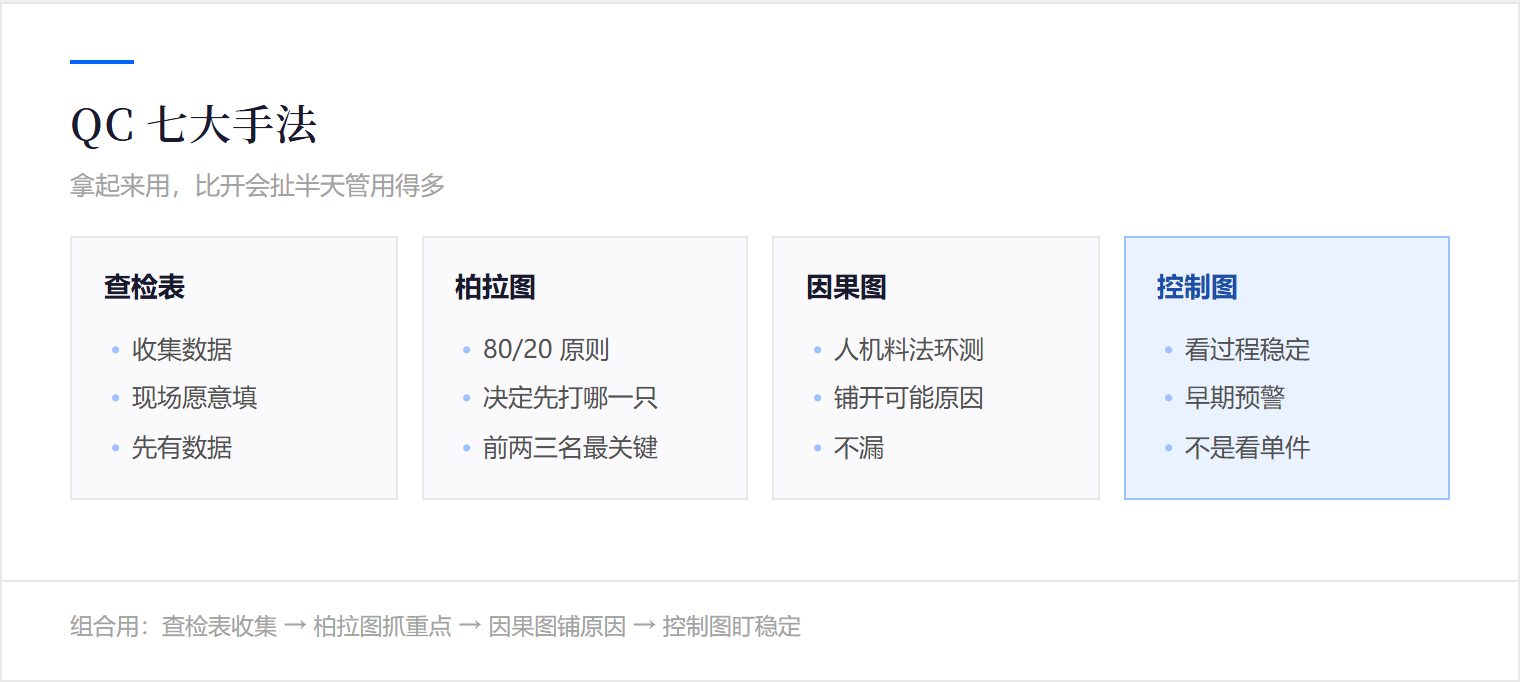

七张图真正用起来，常常是组合用：查检表收集数据，柏拉图抓重点，因果图铺可能原因，散布图和直方图找关系，控制图监控稳定，层别法贯穿全程。

最省事的起手式：把近一个月的查检表按三个维度（班次、机型、人员）分层重看一遍，看问题集中在哪一层。

七张图真正的威力，是让开会的方式变了。原来「我感觉问题在……」现在「数据看下来问题在……」；讨论从感觉变成事实，效率就上来了。

七张图也是培训新人的最好工具。新人来了先学这七张图，再去现场看数据；上手快，理解也深。
